297-11-450（F0707测头）

电子齿轮千分尺

IP65防护品级。
数显系统与133-XX-450电子外径千分尺相同。
可换球形丈量面用于0.6~3.5模数齿轮径节丈量。
选配可换球形测头。
电子显示、刻度显示。
棘轮测力。

丈量参数

货号	丈量规模	精度
297-11-450	0-25mm	±0.002mm
297-12-450	25-50mm	±0.002mm
297-13-450	50-75mm	±0.003mm
297-14-450	75-100mm	±0.003mm
297-15-450	100-125mm	±0.003mm
297-16-450	125-150mm	±0.003mm
297-17-450	150-175mm	±0.004mm
175mm-275mm为马蹄尺架
297-18-450	175-200mm	±0.005mm
297-19-450	200-225mm	±0.006mm
297-20-450	225-250mm	±0.007mm
297-21-450	250-275mm	±0.008mm

测头

第23页-82

尺寸图

企业微信截图_17042510736877

可换球测头（选配）

货号	钢球直径	齿轮模数	径节
F0701	Φ1mm	0.6-0.65	45
F0702	Φ1.5mm	0.9-1.0	28-26
F0703	Φ2.0mm	1.25	22
F0704	Φ2.5mm	1.5	17
F0705	Φ3.0mm	1.75	15
F0706	Φ3.5mm	2	13
F0707	Φ4.0mm	2.25	11
F0708	Φ4.5mm	2.5	10
F0709	Φ5.0mm	2.75	9
F0710	Φ6.0mm	3.5	7
F0711	Φ7.0mm	4	6.5
F0700	全套

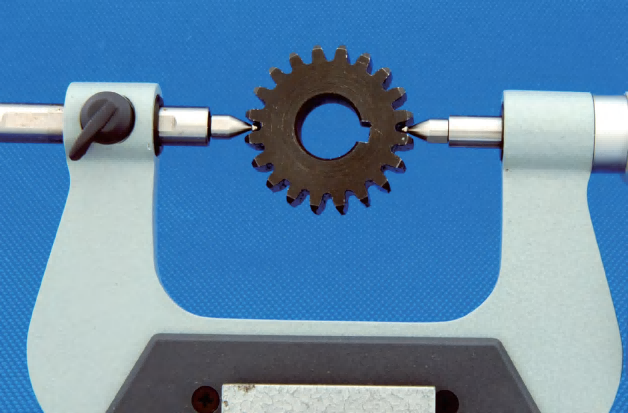

丈量节圆直径

第23页-84

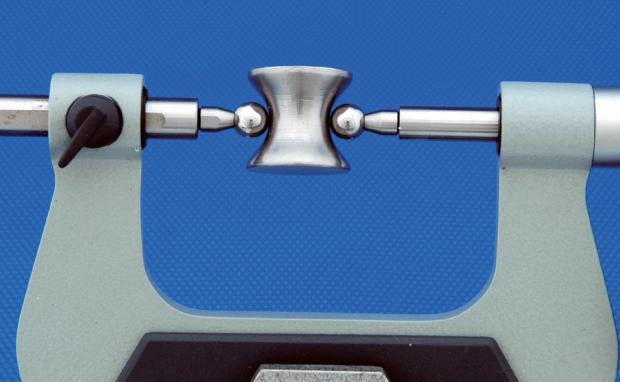

丈量异形零件根部尺寸

第23页-83
